Paroi berlinoise en chantier naval : un soutènement stratégique pour la sécurité des fouilles

Paroi berlinoise et chantiers navals : pourquoi ce soutènement devient stratégique

Sur un chantier naval moderne, la paroi berlinoise n’est plus un simple ouvrage provisoire de soutènement, elle devient un élément central de la maîtrise des risques. Dans les bassins de radoub, les quais en rénovation ou les zones d’excavation proches du plan d’eau, cette paroi de pieux et de profils métalliques protège le sol et le terrain environnant tout en sécurisant les équipes. La berlinoise paroi s’impose ainsi comme une technique de soutènement adaptable, capable de répondre aux contraintes extrêmes de profondeur de fouille et de proximité de la mer.

Dans un environnement portuaire dense, chaque place disponible compte et la mise en place d’une paroi berlinoise bien conçue permet de limiter l’emprise du chantier tout en garantissant la stabilité des ouvrages voisins. Les parois berlinoises sont constituées de pieux forés ou de pieux sécants, associés à des profils métalliques verticaux et à un blindage en éléments préfabriqués, ce qui offre une grande souplesse de mise en œuvre. Pour un maître d’ouvrage naval, choisir entre une paroi berlinoise, une paroi clouée ou des parois moulées revient à arbitrer entre contraintes géotechniques, profondeur de fouille et exigences de sécurité réglementaire.

• Rôle clé : sécuriser les fouilles profondes à proximité immédiate des bassins et des quais.
• Atout majeur : limiter l’emprise au sol tout en protégeant les ouvrages existants.
• Décision de conception : comparer paroi berlinoise, paroi clouée et parois moulées selon le contexte portuaire.

Normes sécuritaires : comment la paroi berlinoise s’inscrit dans le cadre réglementaire

Les chantiers navals sont soumis à un double cadre normatif, à la fois maritime et terrestre, qui encadre strictement chaque paroi de soutènement et chaque fouille profonde. Les règles européennes relatives aux travaux géotechniques, inspirées notamment de l’Eurocode 7 (EN 1997-1, §2.4 et §9.5), exigent que toute paroi berlinoise soit dimensionnée en fonction du sol en place, de la hauteur de terrain à retenir et des charges liées aux navires, grues et engins lourds. Dans ce contexte, la berlinoise paroi doit être justifiée par des notes de calcul détaillées, intégrant la résistance des profils métalliques, des tirants et des butons tirants.

Les autorités de contrôle vérifient que la mise en œuvre de la paroi pieux respecte les prescriptions de sécurité, notamment en matière de blindage et de stabilité du fond de fouille. Une paroi berlinoise mal ancrée ou des pieux forés mal injectés peuvent provoquer des mouvements de sol, avec un risque immédiat pour les bassins, les réseaux enterrés et les colonnes sèches de lutte incendie, dont la fiabilité est détaillée dans l’analyse sur la colonne sèche en chantier naval. Les parois berlinoises doivent donc être contrôlées à chaque phase de mise en place, depuis le forage des pieux sécants jusqu’à la pose des éléments de blindage.

Dans les zones portuaires sensibles, les inspecteurs imposent souvent une technique de soutènement mixte, combinant parois moulées, paroi clouée et paroi berlinoise pour sécuriser l’excavation. Cette approche permet de mieux répartir les efforts dans le sol en place et de limiter les déformations des ouvrages existants, notamment les murs de soutènement anciens ou les quais historiques. Pour les exploitants de chantiers navals, respecter ces normes sécuritaires n’est pas seulement une obligation réglementaire, c’est aussi une condition pour maintenir la confiance des armateurs et des autorités maritimes.

• Référentiel clé : Eurocode 7 (EN 1997-1) et normes nationales d’application.
• Contrôles terrain : vérification des ancrages, du blindage et du fond de fouille à chaque phase.
• Stratégie : recours fréquent à des systèmes de soutènement combinés en zone portuaire sensible.

Contraintes géotechniques en zone portuaire : adapter la technique de soutènement

Les sols portuaires présentent souvent une stratigraphie complexe, mêlant remblais, alluvions et couches argileuses saturées, ce qui complique la conception de toute paroi berlinoise. Dans un tel contexte, la mesure de l’excavation et l’évaluation de la profondeur de fouille deviennent déterminantes pour choisir entre pieux forés, pieux sécants ou parois moulées. La berlinoise paroi offre un avantage majeur dans ces terrains hétérogènes, car la mise en œuvre des profils métalliques peut être ajustée au fur et à mesure de l’avancement des travaux.

Lorsque le niveau de la nappe phréatique est élevé, la paroi pieux doit être complétée par des dispositifs de drainage et parfois par une paroi clouée en arrière, afin de stabiliser le terrain. Les ingénieurs géotechniciens des chantiers navals privilégient alors une technique de soutènement combinée, où la paroi berlinoise est associée à des tirants actifs et à des butons tirants pour reprendre les poussées hydrostatiques. Cette approche limite les mouvements du sol en place et sécurise le fond de fouille, même en présence de charges dynamiques liées aux opérations de mise à flot ou de mise à sec des navires.

Les conditions climatiques extrêmes, comme les épisodes de canicule ou de fortes pluies, accentuent encore ces contraintes géotechniques et imposent une surveillance accrue des parois berlinoises. Les retours d’expérience sur l’adaptation des process en période de canicule sur chantier montrent que la dilatation des profils métalliques et la dessiccation du sol peuvent modifier les efforts sur les tirants. Dans ces situations, la mise en place de mesures de suivi, comme l’auscultation des déplacements de la paroi berlinoise forée ou la mesure régulière de la profondeur de fouille, devient indispensable pour maintenir un niveau de sécurité élevé.

• Sol portuaire : remblais hétérogènes, alluvions compressibles, argiles saturées.
• Risque majeur : poussées hydrostatiques et variations de nappe en lien avec la marée.
• Réponse technique : soutènement combiné (paroi berlinoise + tirants + drainage) et suivi géotechnique.

Conception et mise en œuvre : du profil métallique au blindage de la fouille

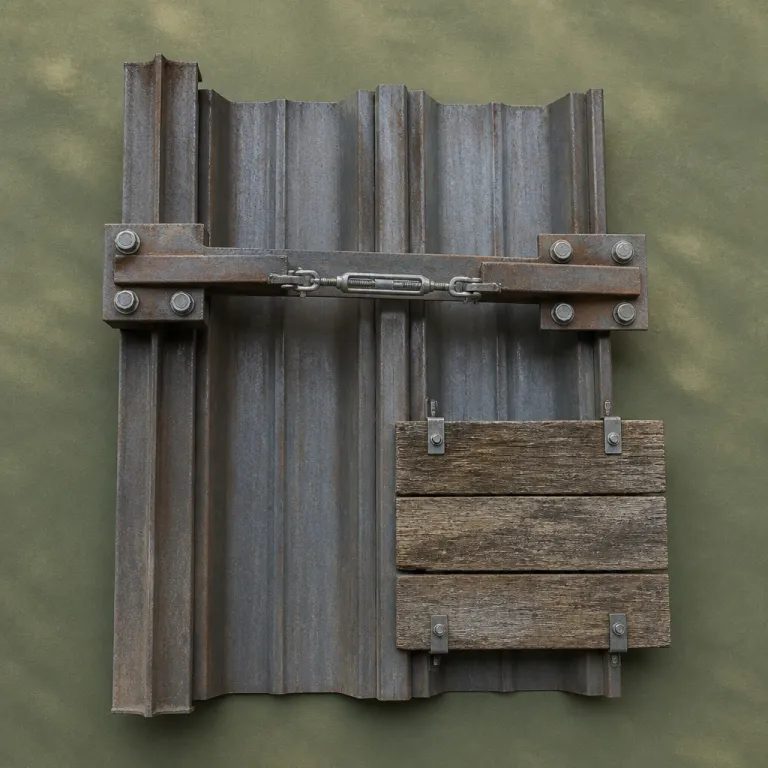

La conception d’une paroi berlinoise en chantier naval commence par le choix du profil métallique adapté aux charges et au type de sol. Les profils métalliques en H ou en I sont enfoncés ou forés dans le terrain, formant l’ossature de la paroi pieux qui recevra ensuite le blindage. Sur les grands chantiers, on rencontre fréquemment des profils de type HEB 200 à HEB 300 pour des fouilles de 6 à 12 m, avec un espacement de l’ordre de 1,5 à 2,5 m entre montants. Cette mise en œuvre progressive permet d’ajuster la technique de soutènement à la réalité du sol en place, souvent différente des hypothèses initiales.

Entre ces profiles métalliques, les équipes installent des éléments de blindage en bois, en béton préfabriqué ou en acier, qui retiennent le terrain pendant l’excavation. À mesure que la fouille progresse, des tirants ou des butons tirants sont mis en place pour stabiliser la paroi berlinoise et limiter les déformations, en particulier à proximité des bassins et des quais en service. Dans certains cas, la paroi berlinoise forée est complétée par une paroi clouée ou par des parois moulées, afin de créer un mur de soutènement composite capable de reprendre des efforts plus importants.

La réussite de la mise en place dépend aussi de la coordination avec les autres corps d’état du chantier naval, notamment pour la gestion des réseaux, des accès et des contraintes de calendrier. Les responsables travaux doivent planifier la mise en œuvre des pieux forés, des pieux sécants et des éléments de blindage sans perturber les opérations de construction ou de réparation navale. Une paroi berlinoise bien conçue et correctement exécutée réduit les risques d’incident, optimise la place disponible pour les navires et contribue à la performance globale du chantier.

Comparaison des solutions : paroi berlinoise, parois moulées et paroi clouée en environnement naval

Dans un chantier naval, le choix entre une paroi berlinoise, des parois moulées ou une paroi clouée dépend d’abord de la profondeur de fouille et de la proximité de l’eau. Les parois moulées offrent une excellente étanchéité et une grande rigidité, mais leur mise en œuvre est plus lourde et nécessite des équipements spécialisés difficiles à mobiliser dans certaines zones portuaires. La paroi berlinoise, au contraire, se distingue par sa flexibilité, sa rapidité de mise en place et sa capacité à s’adapter aux contraintes de place et de circulation des engins.

La paroi clouée convient bien aux talus existants ou aux parois de terrain peu profondes, mais elle est moins adaptée aux grandes profondeurs de fouille rencontrées lors de la création de nouveaux bassins. Dans ces configurations, la paroi pieux de type berlinoise, associant pieux forés, profils métalliques et blindage, permet de reprendre des charges importantes tout en restant économiquement compétitive. Les ingénieurs combinent parfois ces techniques de soutènement, par exemple en utilisant une paroi berlinoise en partie haute et des parois moulées en partie basse, pour optimiser à la fois la sécurité et le coût global de l’ouvrage.

Les arbitrages techniques sont aussi influencés par les enjeux environnementaux et énergétiques des chantiers navals, notamment lors de grands projets de modernisation. Les travaux de conversion de ferries au GNL, analysés dans l’étude sur le rétrofit naval et le coût de la conversion au GNL, illustrent comment la configuration des bassins et des quais conditionne le choix des parois de soutènement. Dans ce contexte, la berlinoise paroi apparaît souvent comme un compromis robuste, capable de répondre aux exigences de sécurité tout en limitant l’empreinte financière et opérationnelle du projet.

• Parois moulées : solution privilégiée pour les grandes profondeurs et l’étanchéité.
• Paroi clouée : adaptée aux talus existants et aux fouilles modérées.
• Paroi berlinoise : compromis flexible, rapide à mettre en œuvre et compétitif en coût global.

Surveillance, maintenance et fin de vie des parois berlinoises en chantier naval

Une fois la paroi berlinoise mise en œuvre, la responsabilité du chantier naval ne s’arrête pas à la fin de l’excavation. Les normes sécuritaires imposent un suivi régulier des déplacements de la paroi, des efforts dans les tirants et des conditions du sol en place, surtout lorsque le mur de soutènement reste en service à proximité de zones de circulation. Les mesures d’auscultation, comme les inclinomètres ou les repères topographiques, permettent de détecter précocement tout mouvement anormal de la paroi pieux. Dans la pratique, les exploitants visent souvent à maintenir les déplacements horizontaux en tête de paroi en dessous de 1/500 à 1/1000 de la hauteur de fouille, selon la sensibilité des ouvrages voisins.

La corrosion des profils métalliques et des éléments de blindage constitue un enjeu particulier en environnement marin, où les atmosphères salines accélèrent le vieillissement des ouvrages. Les exploitants doivent planifier des inspections périodiques, vérifier l’état des butons tirants et des ancrages, et décider si la paroi berlinoise forée doit être renforcée, partiellement démontée ou intégrée à un ouvrage définitif. Dans certains cas, la transformation d’une paroi berlinoise provisoire en mur de soutènement permanent peut représenter une solution économique, à condition de respecter les exigences structurelles et de durabilité.

La fin de vie des parois berlinoises soulève aussi des questions environnementales, notamment sur la gestion des déchets métalliques et des matériaux de blindage. Les chantiers navals les plus avancés mettent en place des filières de recyclage pour les profils métalliques et optimisent la réutilisation des éléments de blindage sur d’autres fouilles. Cette approche circulaire renforce la crédibilité des acteurs du secteur, qui doivent concilier performance industrielle, sécurité des ouvrages et responsabilité environnementale sur l’ensemble du cycle de vie des parois de soutènement.

• Suivi en service : auscultation systématique des déplacements et des efforts dans les tirants.
• Durabilité : gestion de la corrosion en atmosphère saline et choix de protections adaptées.
• Fin de vie : recyclage des profils et réemploi des blindages pour limiter l’empreinte environnementale.

Enjeux humains et organisationnels autour des fouilles sécurisées en chantier naval

Au delà des calculs de stabilité, la gestion d’une paroi berlinoise en chantier naval repose sur la compétence des équipes et la qualité de l’organisation. Les opérateurs chargés de la mise en place des pieux forés, des pieux sécants et des profils métalliques doivent maîtriser des gestes précis, car la moindre erreur peut compromettre la sécurité de la fouille. La formation aux techniques de soutènement, à la lecture des plans de parois berlinoises et à la surveillance du fond de fouille devient un pilier de la culture sécurité.

Les coordinateurs de travaux doivent intégrer les contraintes liées aux parois moulées, à la paroi clouée et à la paroi berlinoise dans la planification globale du chantier naval. Cette coordination inclut la gestion des interfaces avec les équipes navales, la logistique des engins de forage et la sécurisation des circulations autour du terrain excavé. Une communication claire sur les risques liés à la profondeur de fouille, aux mouvements possibles du sol en place et aux zones de tirants ou de butons tirants contribue à réduire les accidents.

Dans les grands chantiers de modernisation portuaire, la paroi berlinoise devient ainsi un révélateur de la maturité organisationnelle et de la capacité à intégrer les normes sécuritaires dans la pratique quotidienne. Les retours d’expérience partagés entre chantiers navals permettent d’améliorer les procédures de mise en œuvre, de mieux anticiper les comportements du sol et d’optimiser la durée de vie des murs de soutènement. En structurant ces apprentissages, le secteur renforce sa résilience face aux défis techniques, réglementaires et humains liés aux fouilles profondes en environnement maritime.

• Compétences clés : formation aux techniques de soutènement et à la lecture des plans de paroi.
• Organisation : coordination fine entre génie civil, équipes navales et logistique de chantier.
• Retour d’expérience : capitalisation des incidents et bonnes pratiques pour fiabiliser les fouilles.

Chiffres clés sur les parois de soutènement en environnement portuaire

• Dans les grands ports européens, une part significative des nouveaux bassins et quais fait appel à des parois de soutènement profondes, incluant parois berlinoises, parois moulées et palplanches, comme le montrent les tendances publiées par l’Association internationale des ports (IAPH).
• Les études de l’Organisation internationale du travail (OIT/ILO) soulignent qu’une fouille non blindée ou mal soutenue présente un risque d’effondrement mortel nettement supérieur à celui d’une fouille protégée par une paroi de soutènement conforme aux bonnes pratiques.
• Les retours d’expérience de plusieurs autorités portuaires européennes indiquent qu’un suivi géotechnique instrumenté des parois de soutènement contribue à réduire sensiblement les incidents liés aux mouvements de terrain pendant les travaux.
• Dans les projets de modernisation de chantiers navals, le poste « soutènement et fouilles » représente fréquemment une part notable du budget génie civil, ce qui explique l’importance des choix entre paroi berlinoise, paroi clouée et parois moulées.

FAQ sur la paroi berlinoise en chantier naval

À quoi sert une paroi berlinoise sur un chantier naval ?

Une paroi berlinoise sert à stabiliser les fouilles profondes à proximité des bassins, des quais ou des bâtiments, en retenant le terrain grâce à des pieux, des profils métalliques et un blindage. Elle protège les ouvriers, les ouvrages existants et les équipements lourds contre les effondrements de sol. Dans un environnement portuaire dense, elle permet aussi de limiter l’emprise du chantier tout en respectant les normes de sécurité.

Comment choisir entre paroi berlinoise, parois moulées et paroi clouée ?

Le choix dépend principalement de la profondeur de fouille, de la nature du sol et de la présence d’eau. Les parois moulées sont privilégiées pour les grandes profondeurs et les besoins d’étanchéité, tandis que la paroi clouée convient mieux aux talus existants et aux terrains peu profonds. La paroi berlinoise offre un bon compromis en chantier naval, grâce à sa flexibilité de mise en œuvre et à son adaptation aux contraintes de place.

Quels sont les principaux risques liés à une paroi berlinoise mal conçue ?

Une paroi berlinoise mal dimensionnée ou mal ancrée peut entraîner des mouvements de terrain, des déformations excessives et, dans les cas extrêmes, un effondrement de la fouille. Ces désordres peuvent endommager les bassins, les quais, les réseaux enterrés et mettre en danger les équipes de chantier. Les normes sécuritaires imposent donc des études géotechniques détaillées et un contrôle rigoureux de la mise en œuvre.

La paroi berlinoise peut elle devenir un ouvrage définitif de soutènement ?

Oui, une paroi berlinoise peut être conservée comme mur de soutènement définitif si elle est conçue et dimensionnée en ce sens dès l’origine. Il faut alors vérifier la durabilité des profils métalliques, la protection contre la corrosion et la capacité de l’ouvrage à reprendre les charges à long terme. Cette option est parfois retenue en chantier naval pour optimiser les coûts et réduire la durée des travaux.

Comment surveiller l’état d’une paroi berlinoise pendant les travaux ?

La surveillance repose sur des mesures régulières des déplacements de la paroi, des efforts dans les tirants et de la stabilité du fond de fouille. Des instruments comme les inclinomètres, les jauges de déformation ou les repères topographiques permettent de détecter les évolutions anormales. Ces données guident les décisions de renforcement, d’ajustement des butons tirants ou de modification de la séquence d’excavation.
