Réalité augmentée en atelier de construction navale : promesses et premiers chiffres terrain
Dans un atelier de construction navale, la réalité augmentée appliquée à la soudure et au montage n’est plus un gadget de salon. Elle s’impose progressivement comme un véritable outil de pilotage des opérations numériques, au même titre que la maquette 3D, les systèmes PLM et les jumeaux numériques. Entre les solutions d’assistance visuelle sur le terrain et la réalité virtuelle dédiée à la formation, les responsables de production doivent désormais arbitrer sur des critères de ROI très concrets, mesurés en heures gagnées, en non-conformités évitées et en fiabilité accrue du planning.
Sur les grands chantiers navals français, de Saint-Nazaire à Lorient, les premiers pilotes menés entre 2021 et 2023 montrent une réduction mesurée des reprises de soudure et des écarts de montage. Sur un échantillon d’une dizaine de blocs de coque, plusieurs sites rapportent entre 15 et 25 % de reprises en moins et jusqu’à 10 % de temps de contrôle économisé. La superposition en temps réel d’une maquette numérique sur le monde réel permet de guider le compagnon dans le positionnement des blocs, avec un contrôle qualité intégré dans le flux de travail et tracé dans les systèmes d’exécution. Cette réalité augmentée en atelier de construction navale reste toutefois dépendante de la qualité des données numériques et de la robustesse des capteurs IoT déployés dans l’atelier, comme le rappellent les audits internes de plusieurs groupes.
Naval Group à Lorient, les Chantiers de l’Atlantique ou Piriou testent ainsi des applications d’affichage contextuel pour le guidage de soudure, la vérification de montage et la maintenance. Ces applications numériques s’appuient sur des maquettes numériques complètes du navire, parfois couplées à des jumeaux numériques pour suivre le cycle de vie des systèmes et simuler les impacts d’une modification. Dans ce contexte, la frontière entre réalité augmentée, réalité virtuelle et dispositifs immersifs de formation devient poreuse, mais le terrain tranche vite entre ce qui tient une journée en atelier et ce qui reste au stade de la recherche. Comme le résume un chef d’atelier de Lorient : « Si l’outil ne passe pas le cap d’une semaine en production, il finit au placard, aussi innovant soit-il. »
Guidage de soudure et vérification de montage : ce qui fonctionne vraiment
ROI réalité augmentée soudure chantier naval : étude pilote 2022

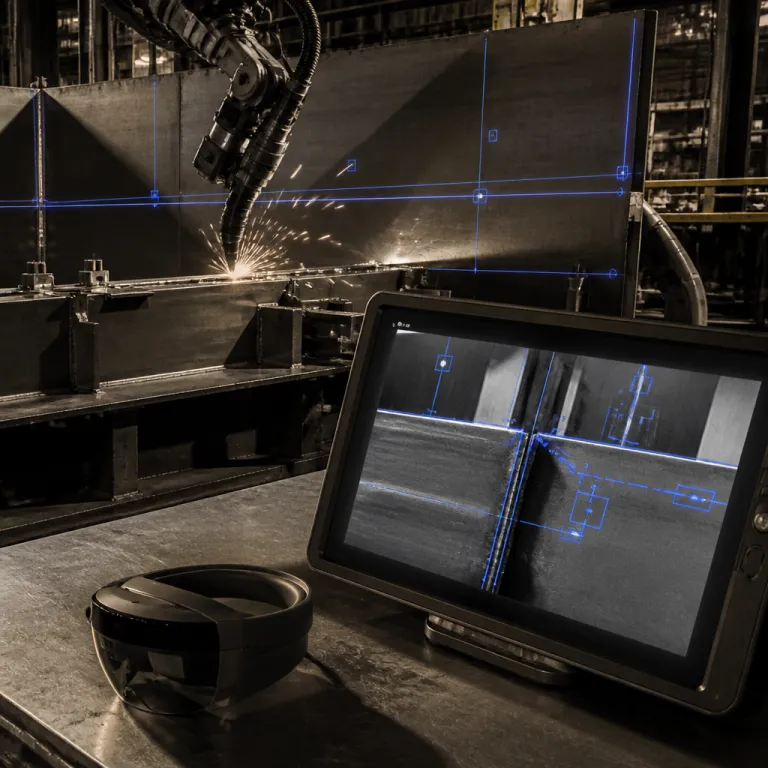

Le cas d’usage le plus robuste aujourd’hui reste le guidage de soudure en atelier sur un chantier naval, avec projection des cordons à réaliser directement dans le champ de vision. Sur une série de 200 joints testés, plusieurs sites ont constaté jusqu’à 30 % d’écarts de préparation en moins. La réalité augmentée en atelier de construction navale permet ici de réduire les erreurs de préparation, en affichant les DMOS, les séquences et les contrôles à réaliser au bon endroit, au bon moment. Dans le même mouvement, la montée en compétence des nouveaux soudeurs est accélérée, car le geste est accompagné par une information numérique contextualisée, sans multiplier les allers-retours vers le bureau des méthodes.
Contrôle dimensionnel et montage : premiers retours chantiers 2021-2023
Sur les lignes de préfabrication de blocs, la vérification de montage par superposition 3D fait gagner un temps précieux aux équipes de contrôle qualité. Les opérateurs utilisent des tablettes durcies et des lunettes d’affichage tête haute pour comparer la maquette numérique au montage réel, en détectant immédiatement les inversions de pièces, les perçages manquants ou les collisions futures. Dans plusieurs chantiers navals, cette approche a déjà réduit les reprises en aval de 10 à 20 %, notamment sur les réseaux fluides et les chemins de câbles, où chaque erreur coûte cher en heures de démontage et en immobilisation de zone. Un responsable qualité résume ainsi les gains : « Nous avons supprimé une partie des contrôles papier et gagné en moyenne une demi-heure par tronçon de coque. »
Méthodologie de mesure des gains et limites des données
Les retours de Naval Group Lorient, collectés sur une période de dix-huit mois auprès d’une quarantaine d’utilisateurs réguliers, proviennent de rapports internes de 2022-2023 et de synthèses présentées lors de journées techniques Arts et Métiers. Les indicateurs portent principalement sur le nombre de reprises, le temps de contrôle et les écarts de montage, comparés à des séries témoins réalisées sans assistance numérique. Les chiffres cités restent des ordres de grandeur issus de pilotes industriels : ils dépendent fortement de la maturité de la maquette numérique, du niveau de formation des équipes et de l’intégration avec les systèmes de gestion des opérations numériques, encore hétérogènes lorsque coexistent plans papier et habitudes anciennes. Pour les projets de retrofit et de conversion énergétique, comme ceux détaillés dans cette analyse sur le coût réel d’un retrofit GNL par rapport au maintien au fioul, la précision du relevé 3D et de la réalité augmentée conditionne directement les coûts de modification et le nombre de jours d’immobilisation du navire.
Limites terrain : poussière, fumée, ergonomie et fatigue numérique
Entre la plaquette marketing et l’atelier de construction navale, la réalité augmentée se heurte à des contraintes physiques très concrètes. Dans un chantier naval, la poussière, les fumées de soudage et les reflets sur les coques perturbent la lecture des informations augmentées et dégradent parfois le suivi de position. Les casques lourds et les tablettes-lunettes mal équilibrées deviennent vite un irritant pour les compagnons, surtout en espace confiné, où chaque kilo supplémentaire se fait sentir au bout de quelques heures.
Les responsables HSE des chantiers navals rappellent que tout équipement supplémentaire sur la tête ou les mains doit être compatible avec les EPI, les masques de soudure et les protections auditives. La réalité augmentée en atelier de construction navale doit donc composer avec des contraintes d’ergonomie, de poids et d’autonomie de batterie, qui limitent parfois les opérations à quelques heures par jour avant recharge. Dans les ballasts, les doubles fonds ou les locaux machines, les dispositifs immersifs se heurtent aussi à des problèmes de connectivité, de positionnement précis et de gestion des câbles. Plusieurs retours d’expérience signalent également une fatigue visuelle accrue après deux à trois heures d’utilisation continue.
Les retours terrain montrent que les applications numériques les plus acceptées sont celles qui restent simples, robustes et centrées sur un seul geste métier. Les opérateurs préfèrent souvent une tablette durcie avec une application de contrôle qualité bien conçue, plutôt qu’une virtuelle réalité immersive qui les isole du monde réel et complique la communication avec les collègues. Dans ce contexte, la robotique de soudage et les cobots, analysés dans cette étude sur la transformation robotique des chantiers navals, avancent parfois plus vite que les dispositifs de réalité augmentée trop complexes, car ils s’intègrent plus directement dans les gammes existantes.
Projet SINCRONE, maintenance prédictive et jumeaux numériques : ce qui change pour le ROI
Le projet SINCRONE, piloté par Naval Group avec EDF, TechnicAtome et Arts et Métiers, marque une étape importante pour les chantiers navals numériques. L’objectif est clair : relier la réalité augmentée en atelier de construction navale, la capture 3D et les jumeaux numériques pour offrir une visualisation terrain en temps réel, directement exploitable par les équipes de maintenance et de production. Cette approche vise autant la construction navale que les installations nucléaires, avec une même logique de réduction des écarts entre modèle numérique et monde réel et de traçabilité renforcée.
En couplant capteurs IoT, intelligence artificielle et maquette numérique, les équipes de maintenance peuvent basculer vers une maintenance prédictive plus fiable. La réalité augmentée devient alors une interface de consultation, permettant de visualiser sur site les données issues des capteurs IoT, les historiques de maintenance et les alertes générées par l’intelligence artificielle. Dans un atelier naval, cela se traduit par des opérations de maintenance mieux planifiées sur les outillages critiques, les ponts roulants ou les systèmes de ventilation, avec des arrêts préventifs plus courts et mieux anticipés.
Pour le responsable de production, le ROI ne se mesure pas seulement en minutes gagnées par opération, mais en fiabilité globale du cycle de vie du navire. Les chantiers navals qui investissent dans des plateformes navales numériques intégrant réalité augmentée, réalité virtuelle et applications de contrôle qualité constatent surtout une baisse des litiges et des non-conformités en fin de projet, parfois réduites de moitié sur certains tronçons pilotes. À terme, la vraie rupture ne viendra pas des effets spectaculaires de la virtuelle réalité, mais de la capacité à fiabiliser chaque jalon du planning grâce à un monde réel enfin aligné sur le modèle numérique et documenté par des données exploitables.
Facteurs de succès : choisir le bon cas d’usage et embarquer les équipes
Les retours des sites de Naval Group Lorient, de DCNS hérités et d’autres chantiers montrent un point commun : les projets de réalité augmentée réussis partent d’un seul cas d’usage très ciblé. Guidage de soudure sur un type de joint, contrôle qualité d’un tronçon de coque, ou assistance à la maintenance sur un équipement critique. En réalité augmentée en atelier de construction navale, vouloir tout couvrir dès le départ conduit presque toujours à un rejet silencieux des équipes, qui perçoivent l’outil comme une contrainte supplémentaire plutôt que comme une aide.
La montée en compétence des compagnons passe par des formations courtes, réalisées au plus près du chantier, avec des retours immédiats sur les gains obtenus et des indicateurs simples (temps de contrôle, nombre de reprises, taux de conformité). Les responsables de production qui impliquent les chefs d’équipe dès la phase de recherche de solutions obtiennent des retours plus francs sur l’ergonomie des tablettes-lunettes et sur la pertinence des informations affichées. Dans plusieurs chantiers, le fait de laisser un groupe pilote ajuster lui-même l’application numérique a fait la différence entre un outil adopté et un gadget rangé dans l’armoire, comme le souligne un contremaître : « Quand on peut modifier les vues et les check-lists nous-mêmes, l’outil devient vraiment le nôtre. »
Pour sécuriser la chaîne d’approvisionnement et la logistique associée à ces outils numériques, la maîtrise des règles d’Incoterms et des flux reste déterminante, comme le détaille ce tableau pratique sur les Incoterms appliqués aux chantiers navals. Dans un environnement où chaque retard de livraison d’équipement numérique peut bloquer un atelier ou retarder un pilote, la réalité augmentée ne vaut que par la solidité de l’écosystème qui l’entoure : qualité des données, support IT, formation et disponibilité du matériel. Au final, ce n’est pas le carnet de commandes qui fait la différence, mais la fiabilité du planning et la capacité à tenir les engagements de livraison.
FAQ sur la réalité augmentée en atelier de construction navale
Quels sont les premiers gains mesurés avec la réalité augmentée en soudure navale ?
Les premiers retours des chantiers navals indiquent surtout une baisse des reprises de soudure et des écarts de montage, souvent comprise entre 10 et 25 % selon les séries testées. La superposition de la maquette numérique sur le monde réel permet de positionner plus précisément les pièces et de respecter les séquences prévues, en limitant les oublis de cordons ou de perçages. Les gains de temps viennent ensuite de la réduction des contrôles manuels, des déplacements inutiles et des échanges papier entre atelier et bureau d’études.
La réalité augmentée est elle adaptée aux espaces confinés des navires ?
Son usage en espaces confinés reste possible, mais avec des limites fortes liées à l’ergonomie et à la connectivité. Les casques lourds et les tablettes-lunettes mal adaptées aux EPI sont souvent rejetés par les compagnons dans les ballasts ou les locaux machines, où la chaleur et l’humidité accentuent l’inconfort. Les solutions les plus efficaces combinent aujourd’hui des tablettes durcies, des capteurs IoT robustes et des applications très ciblées, avec des sessions d’utilisation plus courtes et des interfaces épurées.
Comment intégrer la réalité augmentée avec une maquette numérique existante ?
L’intégration passe par une maquette numérique suffisamment détaillée et propre, avec une nomenclature cohérente et des mises à jour régulières. Les applications de réalité augmentée se connectent ensuite à ces données pour afficher les bonnes informations au bon endroit sur le chantier naval, en s’appuyant sur des repères géométriques ou des marqueurs physiques. Sans cette discipline numérique en amont, les écarts entre modèle et réalité réduisent fortement l’intérêt de l’outil et génèrent de la défiance chez les opérateurs.
Quel budget prévoir pour un premier projet de réalité augmentée en atelier naval ?
Les coûts varient selon l’ampleur du projet, mais un pilote ciblé sur un atelier ou un type de montage reste généralement accessible pour un grand chantier naval. L’essentiel du budget ne vient pas des casques ou des tablettes, mais de la préparation des données numériques, de l’intégration avec les systèmes existants et de la formation des équipes. Les responsables de production qui cadrent bien le cas d’usage initial obtiennent un ROI plus rapide et mieux documenté, avec des indicateurs partagés dès le lancement du projet.
La réalité virtuelle a t elle encore un rôle face à la réalité augmentée ?
La réalité virtuelle garde un rôle clé pour la formation immersive, la préparation des opérations complexes et la revue de conception avec les équipes projet. La réalité augmentée en atelier de construction navale prend le relais sur le terrain, au plus près des opérations de soudure, de montage et de maintenance, en apportant une aide visuelle directement exploitable. Les chantiers les plus avancés combinent les deux approches dans une même stratégie de chantiers navals numériques, en articulant formation, préparation et exécution.
Références de confiance
- Arts et Métiers – Présentation du projet SINCRONE pour les chantiers navals et nucléaires (conférences 2022-2023), incluant les premiers retours d’expérimentation.
- Naval Group – Communications techniques sur la réalité augmentée et les jumeaux numériques appliqués aux ateliers de construction navale (rapports internes et interventions publiques 2021-2023).
- Global Market Insights – Étude de marché sur le chantier naval numérique à l’horizon 2035, avec focus sur la réalité augmentée industrielle.
- Organisation maritime internationale (IMO) – Cadre réglementaire pour la sécurité et l’efficacité des navires, intégrant les enjeux de numérisation et de traçabilité.
